平板式介電陶瓷天線

衛星導航系統並非遙不可及,它們就存在我們的生活中,例如手機定位、交通導航、測時等等,為我們的生活帶來許多便利。當多個衛星系統共同合作,就能互補互足,GNSS 陶瓷天線又分為內嵌式模組及外接式模組。內嵌式著重的是與機構環境的匹配、客製化設計,外接式模組對於防水及效能都有嚴格要求。

川旺科技提供多樣化的GNSS、GNSS 2 in 1、GNSS 3 in 1、Bluetooth天線模組。天線接頭及線材也能配合客戶需求做多樣化的設計。

針式平板天線

  • 高增益,高指向性
  • 堅固耐用,單一結構
  • 體積小,輕量化
  • 可客製化設計
  • 圓形極化天線
  • 尺寸從8*8~60*60mm 皆可設計
  • 工作頻率範圍:GPS/Glonass/Beidou/Galileo/Inidium/WiFi/SiriusXM Radio

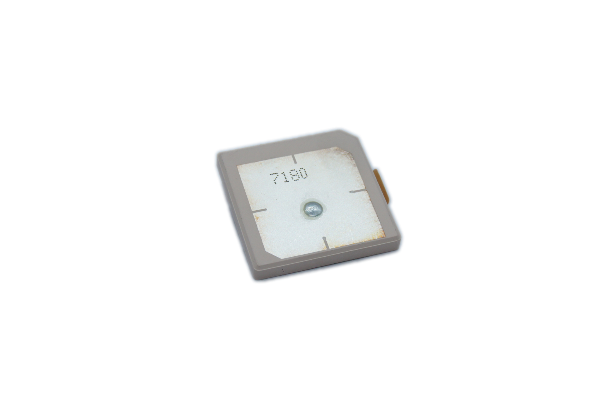

尺寸: 35x35x4mm
工作頻率: GPS/Glonass/Beidou
料號: P354DAXXX
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 32MHz Min.
  • Axial Ratio: 3typ.
  • Gain at Zenith +0d Bic Typ.

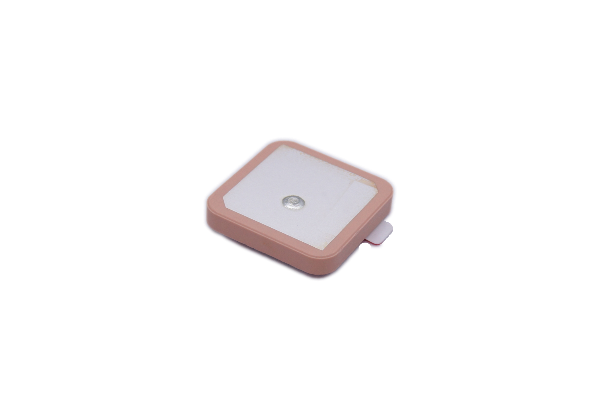

尺寸: 25x25x4 mm
工作頻率: GPS/Glonass/Beidou/Iridium
料號: P254DAXXX
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 10MHz Min.
  • Axial Ratio: 3Typ.
  • Gain at Zenith +3.5d Bic Typ.

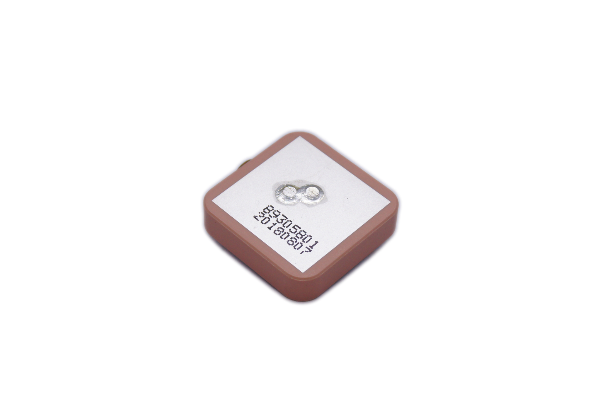

尺寸: 25x25x4mm
工作頻率: GPS/Glonass/Beidou
料號: P254DAXXX(2pin)
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: LHCP
  • VSWR: 1.5 max
  • Bandwidth: 60MHz Min.
  • Axial Ratio: 3typ.
  • Gain at Zenith +4.5d Bic Typ.

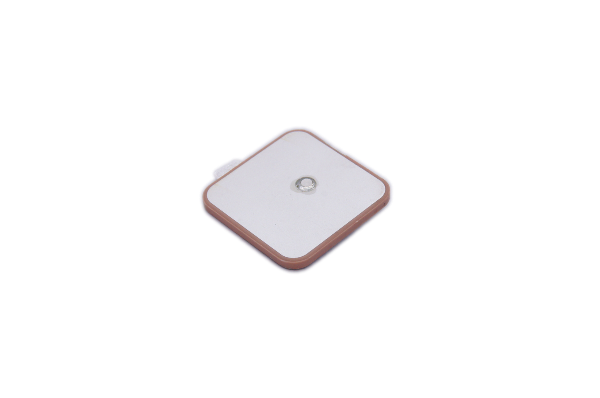

尺寸: 25x25x2 mm
工作頻率: GPS/Glonass/Beidou
料號: P252DAXXX
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 8MHz Min.
  • Axial Ratio: 3Typ.
  • Gain at Zenith +2.0d Bic Typ.

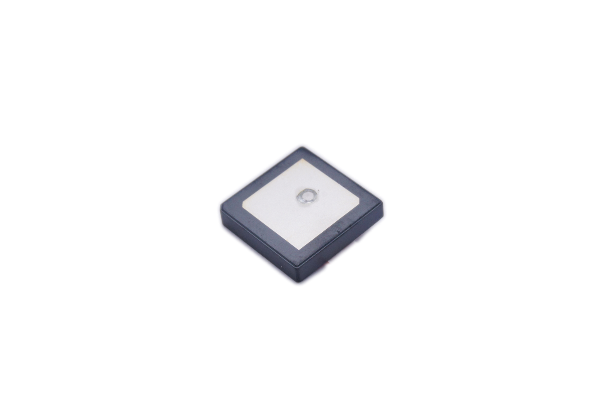

尺寸: 20x20x4mm
工作頻率: GPS/Glonass/Beidou
料號: P204DAXXX
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 12MHz Min.
  • Axial Ratio: 3typ.
  • Gain at Zenith +4.5d Bic Typ.

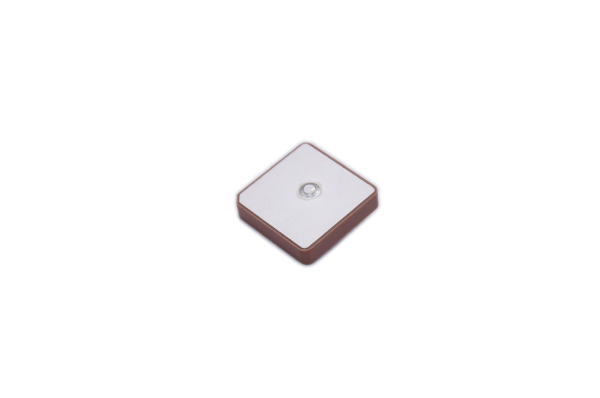

尺寸: 18x18x4 mm
工作頻率: GPS/Glonass/Beidou
料號: P184DAXXX
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 12MHz Min.
  • Axial Ratio: 3Typ.
  • Gain at Zenith +4.0d Bic Typ.

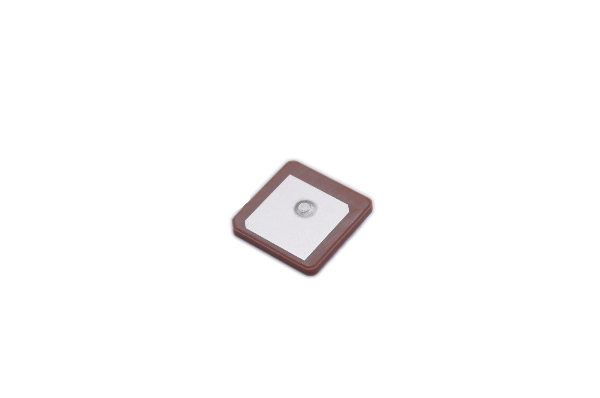

尺寸: 18x18x2mm
工作頻率: GPS/Glonass/Beidou
料號: P182DAXXX

針式平板天線

  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 8MHz Min.
  • Axial Ratio: 3typ.
  • Gain at Zenith +0.5d Bic Typ.
尺寸: 15x15x4 mm
工作頻率: GPS/Glonass/Beidou
料號: P154DAXXX

針式平板天線

  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 6MHz Min.
  • Axial Ratio: 3Typ.
  • Gain at Zenith +2.0d Bic Typ.
尺寸: 15x15x2mm
工作頻率: GPS/Glonass/Beidou
料號: P152DAXXX
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 5MHz Min.
  • Axial Ratio: 3typ.
  • Gain at Zenith +0.5d Bic Typ.
尺寸: 12x12x2 mm
工作頻率: GPS/Glonass/Beidou
料號: P122DAXXX
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 4.5MHz Min.
  • Axial Ratio: 3Typ.
  • Gain at Zenith +3.5d Bic Typ.

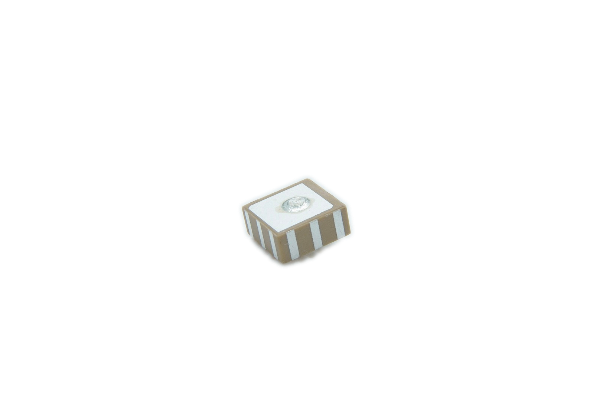

尺寸: 10x10x4mm
工作頻率: GPS/Glonass/Beidou
料號: P104DAXXX
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 5MHz Min.
  • Axial Ratio: 5typ.
  • Gain at Zenith -2.5d Bic Typ.

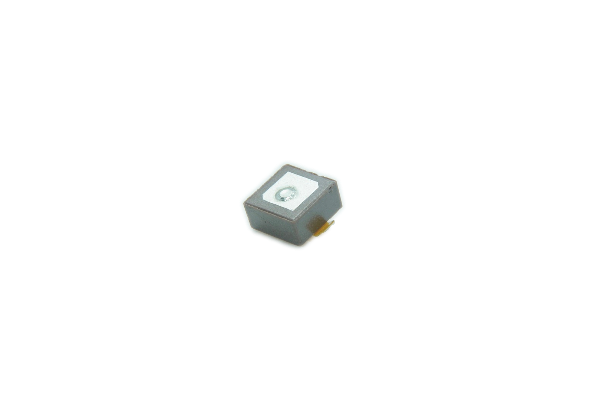

尺寸: 8x8x4 mm
工作頻率: GPS/Glonass/Beidou
料號: P084DAXXX
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 4MHz Min.
  • Axial Ratio: 3Typ.
  • Gain at Zenith -3.5d Bic Typ.

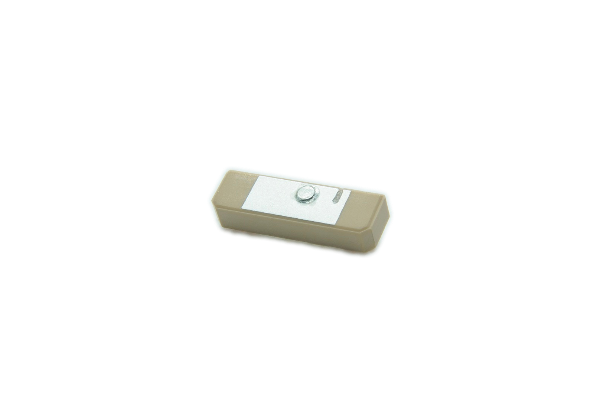

尺寸: 20x6x4mm
工作頻率: GPS
料號: P2064DAXXX
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: LHCP
  • VSWR: 1.5 max
  • Bandwidth: 6MHz Min.
  • Gain at Zenith -0.5d Bic Typ.
尺寸: 16x6x4 mm
工作頻率: GPS
料號: P1664DAXXX
  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: LHCP
  • VSWR: 1.5 max
  • Bandwidth: 5.5MHz Min.
  • Gain at Zenith -1.5d Bic Typ.

SMD式平板天線

  • 高增益,高指向性
  • 堅固耐用,單一結構
  • 體積小,輕量化
  • 可客製化設計
  • 圓形極化天線
  • 尺寸從8*8~25*25mm 皆可設計
  • 工作頻率範圍:GPS/Glonass/Beidou/Galileo/Inidium/WiFi/SiriusXM Radio

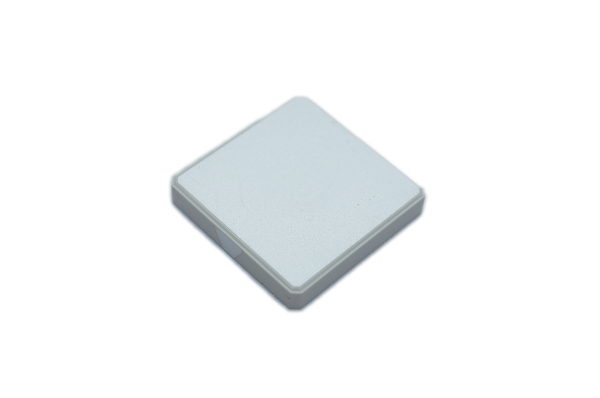

尺寸: 25x25x4mm
工作頻率: GPS/Glonass/Beidou
料號: P254SAXXX

SMD 平板天線

  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 10MHz Min.
  • Axial Ratio: 3typ.
  • Gain at Zenith +3.5d Bic Typ.

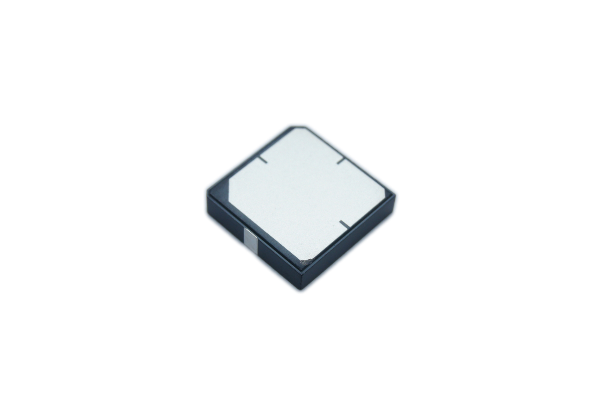

尺寸: 18x18x4mm
工作頻率: GPS/Glonass/Beidou
料號: P184SAXXX

SMD 平板天線

  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.8 max
  • Bandwidth: 8MHz Min.
  • Axial Ratio: 3Typ.
  • Gain at Zenith +0.5d Bic Typ.

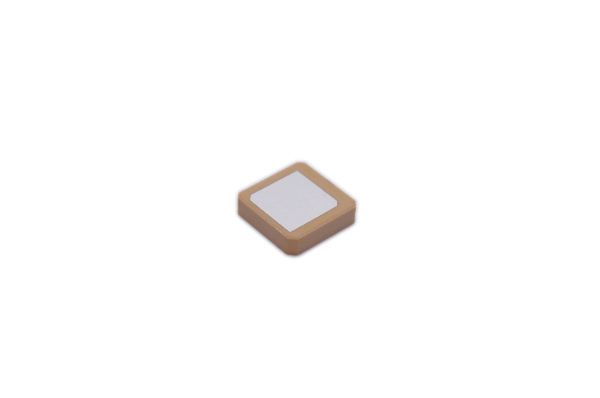

尺寸: 15x15x4mm
工作頻率: GPS/Glonass/Beidou
料號: P154SAXXX

SMD 平板天線

  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 1.5 max
  • Bandwidth: 10MHz Min.
  • Axial Ratio: 3typ.
  • Gain at Zenith +0.5d Bic Typ.
尺寸: 12x12x4 mm
工作頻率: GPS/Glonass/Beidou/BT/WiFi
料號: P124SAXXX

SMD 平板天線

  • Working Frequency: GPS
  • Frequency: 1575.42 MHz
  • Impedance: 50Ω
  • Polarization: RHCP
  • VSWR: 3 max
  • Bandwidth: 5MHz Min.
  • Axial Ratio: 3Typ.
  • Gain at Zenith +1.5d Bic Typ.
